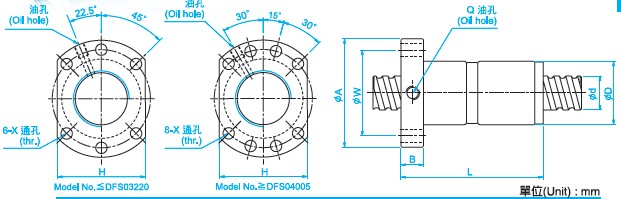

DFS10020滾珠絲桿參數
型號:DFS10020
絲桿外徑:96
導程:20
珠徑:12.7
螺母外徑:150
法蘭直徑:202
法蘭的厚度:30
螺母的長度:244
安裝孔之間的距離:176
法蘭的寬度:155
珠圈數:3.8×1
動額定負荷:19633
靜額定負荷:71408
剛性:208。

DFS10020滾珠絲杠副的缺點
由于結構復雜，絲桿和螺母等元件的加工精度和表面質量要求高，故制造成本高。由于不能自鎖，特別是垂直安裝的滾珠絲桿傳動，會因部件的自重而自動下降。當部件向下運動且切斷動力源時，由于部件的自重和慣性，不能立即停止運動。因此必須增加制動裝置。

瀏覽DFS10020滾珠絲桿的用戶還會？
SFU10020滾珠絲杠等。

DFS8020滾珠絲杠參數
型號:DFS8020
絲桿外徑:77
導程:20
珠徑:9.525
螺母外徑:125
法蘭直徑:165
法蘭的厚度:25
螺母的長度:230
安裝孔之間的距離:145
法蘭的寬度:130
珠圈數:3.8×1
動額定負荷:12145
靜額定負荷:43598
剛性:174。

?

【DFS8020滾珠絲桿螺母副的潤滑】
潤滑使用潤滑劑，以提高耐磨性及傳動效率，從而維持傳動精度，延長使用壽命。常用的潤滑劑有潤滑油和潤滑脂兩類。潤滑脂一般在安裝過程中放進滾珠螺母的滾道內，為定期潤滑。使用潤滑油時應注意要經常通過注油孔注油。

瀏覽DFS8020滾珠絲桿的用戶還會？
DFV8020滾珠絲杠、SFU8020滾珠絲杠等。

DFS8010滾珠絲桿參數
型號:DFS8010
絲桿外徑:77
導程:10
珠徑:6.35
螺母外徑:105
法蘭直徑:145
法蘭的厚度:20
螺母的長度:140
安裝孔之間的距離:125
法蘭的寬度:110
珠圈數:3.8×1
動額定負荷:6980
靜額定負荷:29563
剛性:149。

【滾珠絲桿螺母副的密封】
滾珠絲桿螺母副可用防塵密封圈和防護套密封，防止灰塵及雜質進入滾珠絲桿螺母副。密封圈有接觸式和非接觸式兩種，裝在滾珠螺母的兩端。非接觸式密封圈通常由聚氯乙烯等塑料制成，其內孔螺紋表面與絲桿螺紋之間略有間隙，又稱迷宮式密封圈。接觸式密封圈用具有彈性的耐油橡膠和尼龍等材料制成，雖然會產生接觸壓力和一定的摩擦力矩，但其防塵效果較好。

瀏覽DFS8010滾珠絲桿的用戶還會？
DFV8010滾珠絲桿、DFI8010滾珠絲杠、SFU8010滾珠絲杠等。

DFS6320滾珠絲杠參數
型號:DFS6320
絲桿外徑:61
導程:20
珠徑:7.144
螺母外徑:95
法蘭直徑:135
法蘭的厚度:20
螺母的長度:226
安裝孔之間的距離:115
法蘭的寬度:100
珠圈數:3.8×1
動額定負荷:7493
靜額定負荷:26424
剛性:142。

【滾珠絲桿副間隙的調整方法】
雙螺母墊片式消隙? 如圖所示兩種結構，此種形式結構簡單可靠、剛度好，應用最為廣泛，在雙螺母間加墊片的形式可由專業生產廠根據用戶要求事先調整好預緊力，使用時裝卸非常方便。

瀏覽DFS6320滾珠絲杠的用戶還會？
SFU6320滾珠絲杠、DFS1610滾珠絲杠等。

DFS6316滾珠絲桿參數
型號:DFS6316
絲桿外徑:61
導程:16
珠徑:6.35
螺母外徑:90
法蘭直徑:125
法蘭的厚度:18
螺母的長度:191
安裝孔之間的距離:108
法蘭的寬度:95
珠圈數:3.8×1
動額定負荷:6327
靜額定負荷:23262
剛性:136。

【滾珠絲杠消隙原理?】
為了保證滾珠絲杠反向傳動精度和軸向剛度，必須消除滾珠絲桿螺母副軸向間隙。消除間隙的方法常采用雙螺母結構，利用兩個螺母的相對軸向位移，使每個螺母中的滾珠分別接觸絲桿滾道的左右兩側。用這種方法預緊消除軸向間隙時，預緊力一般應為最大軸向負載的l/3。當要求不太高時，預緊力可小于此值。

瀏覽DFS6316滾珠絲桿的用戶還會？
SFE1632滾珠絲桿、XSVR2020滾珠絲杠等。

DFS6310滾珠絲杠參數
型號:DFS6310
絲桿外徑:61
導程:10
珠徑:6.35
螺母外徑:90
法蘭直徑:125
法蘭的厚度:18
螺母的長度:140
安裝孔之間的距離:108
法蘭的寬度:95
珠圈數:3.8×1
動額定負荷:6343
靜額定負荷:23308
剛性:130。

【滾珠絲桿螺母副優點】
傳動效率高，摩擦損失小? 滾珠絲桿螺母副的傳動效率η＝0.92～0.96，比普通絲桿螺母副高3～4倍可實現高速運動。
運動平穩無爬行? 由于摩擦阻力小，動、靜摩擦系數之差極小，故運動平穩，不易出現爬行現象。
傳動精度高，反向時無空程? 滾珠絲桿副經預緊后，可消除軸向間隙，因而無反向死區，同時也提高了傳動剛度。

瀏覽DFS6310滾珠絲杠的用戶還會？
DFV6310滾珠絲杠、DFI6310滾珠絲桿、SFU6310滾珠絲杠等。

DFS5020滾珠絲桿參數
型號:DFS5020
絲桿外徑:48
導程:20
珠徑:6.35
螺母外徑:75
法蘭直徑:110
法蘭的厚度:18
螺母的長度:218
安裝孔之間的距離:93
法蘭的寬度:85
珠圈數:3.8×1
動額定負荷:5749
靜額定負荷:18485
剛性:116。

【定位絲杠】
定位絲桿大致可分為二種，一種為方牙絲桿，另一種則為滾珠絲桿。方牙絲桿因?yàn)槠浔诚?backlash 很大，反覆移動之間會產生蠻大的機械誤差，因螺母與絲桿間為滑動摩擦，所以馬達在帶動時會較為吃力，較不適合接馬達做精密定位使用。

瀏覽DFS5020滾珠絲桿的用戶還會？
DFV5020滾珠絲杠、SFU5020滾珠絲桿等。

DFS5012滾珠絲杠參數
型號:DFS5012
絲桿外徑:48
導程:12
珠徑:6.35
螺母外徑:75
法蘭直徑:110
法蘭的厚度:18
螺母的長度:147
安裝孔之間的距離:93
法蘭的寬度:85
珠圈數:3.8×1
動額定負荷:5632
靜額定負荷:17836
剛性:110。

【精密等級區別】
當然，所謂的精密，還是會有所等級區別的，等級越高越精密的絲桿，其價格相對的就較高了，滾珠絲桿在其行程越長時，所能維持的精度也就越低。總體而言，滾珠絲桿為高效率的進給絲桿，當中包含可在絲桿與螺帽間進行旋轉運動的滾珠。與傳統的滑動絲桿相較之下，只有低於三分之一的驅動扭矩，最適合用來節省驅動馬達的力量。

瀏覽DFS5012滾珠絲杠的用戶還會？
BSH1604滾珠絲杠、XSVR1510滾珠絲杠等。

DFS5010滾珠絲桿參數
型號:DFS5010
絲桿外徑:48
導程:10
珠徑:6.35
螺母外徑:75
法蘭直徑:110
法蘭的厚度:18
螺母的長度:138
安裝孔之間的距離:93
法蘭的寬度:85
珠圈數:3.8×1
動額定負荷:5638
靜額定負荷:17852
剛性:109。

【定期檢查上銀滾珠螺桿的各項部件以免發生異常】
???????每一類滾珠螺桿都該當按期查抄免得發生各類非常現象。還要細心查詢拜訪和記實被拆下來的滾珠螺桿和外不雅環境。為了弄清和查詢拜訪潤滑劑的剩缺量，取樣當前，要很好地清洗一下滾珠螺桿。

????? 判斷滾珠絲桿可否再次利用，要正在考慮滾珠螺桿毀傷的程度，機械機能、主要性、運轉前提、查抄周期等當前再來決定。因?yàn)槟钦陬惸p，粉碎了滾珠絲杠取殼體、滾珠螺桿取軸的共同關系超微型電機的未來發展動向，電機系統節能工程。導致軸線偏離了準確的位放，正在軸正在高速動時發生同響。其概況金屬剝落，也會使?jié)L珠螺桿徑向間隙刪大發生同響。此外，滾珠螺桿潤滑不腳工具機與射出機滾珠絲杠之比較為，構成干摩擦，以及滾珠螺桿破裂等城市發生非常的聲響。

瀏覽DFS5010滾珠絲桿的用戶還會？
DFI5010滾珠絲杠、DFV5010滾珠絲杠、SFU5010滾珠絲杠等

DFS5005滾珠絲杠參數
型號:DFS5005
絲桿外徑:50
導程:5
珠徑:3.175
螺母外徑:75
法蘭直徑:110
法蘭的厚度:15
螺母的長度:85
安裝孔之間的距離:93
法蘭的寬度:85
珠圈數:3.8×1
動額定負荷:2207
靜額定負荷:9542
剛性:96。

【滾珠絲杠常見故障診斷和排除方法】
故障現象:加工件粗糙度值高
故障原因:導軌的潤滑油不足夠，致使溜板爬行
排除方法:加潤滑油，排除潤滑故障
?
故障現象：滾珠絲桿有局部拉毛或研損
排除方法：更換或修理絲桿
?
故障現象：絲桿軸承損壞，運動不平穩
排除方法：更換損壞軸承。?

瀏覽DFS5005滾珠絲桿的用戶還會？
DFV5005滾珠絲桿、XSVR2020滾珠絲杠等。
