SIEMENS 810T/M系統與位置反饋信號是怎樣連接的?
SIEMENS 810T/M系統與位置反饋信號是怎樣連接的?

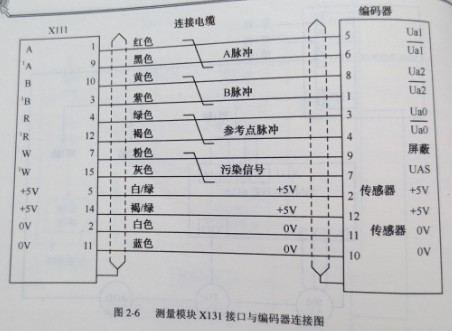

??如圖2-4所示，SIEMENS 81OT/M系統也是通過測量模塊接收位置反饋信號的，一個測量模塊塊可以連接三個軸的位置反饋。測量模塊上面三個X111. X121和X131接口是連接位位置反饋的.圖2-6為測量模塊接口X131與編碼器的連接圖。另兩個接口X111和X121與X131是相同的。使用時要注意這三個接口的順序。
